lsprepost Chain-Model

2012 年 3 月 9 日 by yo yamgatta

本日、lsprpeost win64版、CenOS4版、CentOS5版をダウンロードサイトに
アップしました。   Win64版はベータリリースですが、今回の機能を試す
ためにはこのバージョンが必要です。
(古いバージョンではうまく表示されないケースがある)

lsprepost マルチステージ解析結果を順番に表示する機能

“Chain-Model” の紹介です。

2/24に紹介したマルチステージメタルフォーミングの結果表示です。

計算内容と結果ファイルは以下です。

case5 – 自重によるブランクのそり解析。 case5.d3plot
case10 – フォーミング解析。 case10.d3plot
case15 – トリミング解析。 case15.d3plot
case20 – スプリングバック解析。 case20.d3plot

lsprepostを起動して、case5の結果を読み込みます。



見たい表示を設定





Open case10.d3plot, 表示設定





Open case15.d3plot, 表示設定





Open case20.d3plot, 表示設定



全結果を読み込み完了。 Chain-Model を設定



case15, case20のタイトルが文字化けしてますけど、気にしないで
1から順に APPLY

全部 Applyしたら、Chain

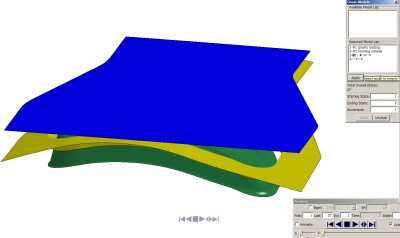

設定した順にアニメーション表示されます。

GIFアニメにして、そのまま貼り付けます。




未だ不安定らしく、あまり色々触っていると落ちるかもしれません。
安定性は次の正式リリースに期待しましょう。

GPU性能評価は、情報入手してこれから試してみます。
