Windows 8.1 タブレット LSDYNA実行性能

2015 年 5 月 29 日 金曜日

5/26に、Windowsタブレットでのlsprepost動作と描画性能を紹介した。
続いて、CPU性能を試してみたくなった。いつものTopCrunch Neonモデルを実行してみよう。

その前に、タッチキーボードで、LSDYNAをインストール、実行するのはつらい。
思い切って、専用キーボードを購入した。レザーケース付。

yg2-IMG_5851

タッチスクリーンだけの操作もつらいので、ブルートゥースマウスも購入。

yg2-IMG_5850

これでかなり使えるようになったが、深く考えずに購入したキーボードはイマイチだった。
@ \ _ 等、打ち込めない文字がかなりあり、タッチキーボードと併用しなければ満足に使えない。

LSDYNAのインストールには、ls971_R7.0.0_win32-install.exe を使用した。最後の32bit版だ。

neon_refined_revised.k を用意し、電源を本体に接続して、帰宅前に計算開始。
(SMP単精度版、4CPU使用)
翌朝状況を見たら、ライセンスエラーで終わっていた。

yg2-IMG_5855

原因は、本体の電源オプション設定だった。デフォルトでは一定時間経過後、スリープモードに入り
ネットワーク接続も切断されてしまったのである。そこで、電源接続時スリープなしにして、再挑戦。
画面右はタスクマネージャ。CPUは100%使い切っている。

yg2-IMG_5852
計算終了した。

結果:YOGA Tablet 2 Atom Z3745 4CPU: 8,373 秒

参考までに、TopCrunch上位と下位の結果を掲載する。

yg2-topch-top

最速は、640CPU使用して、たったの37秒で終わっている。が下位を見てみると、タブレットのCPU
性能は、まんざらでもないように思える。

yg2-topch-btm

2007~8年当時のOpteronと同程度の性能だ。でも、これを解析用マシンにするのは、ライセンス
費用と、(あなたの)時間の無駄です。



lsprepost 加速度フィルタ処理 単精度.vs.倍精度

2015 年 5 月 28 日 木曜日

lsprepost内部の演算は、読み込んだ結果には関係なく全て単精度で行われている。コンター図や、
単純な演算には単精度でも良いのだが、複雑な計算がやりたい場合、単精度ではどうにもならなく
なる場合がある。

5月中旬、V4.2の倍精度版が公開されていたので、V4.2正式版(単精度)と加速度フィルタ処理の
比較を行ってみた。以下の図で、左が単精度、右が倍精度である。

フィルタ処理なしの加速度

lspp-acc-nofilter

SAEフィルタ C/s 600Hz

lspp-acc-filter-sae-600

SAEフィルタ C/s 300Hz

lspp-acc-filter-sae-300

SAEフィルタ C/s 108Hz

lspp-acc-filter-sae-108

SAEフィルタ C/s 60Hz

lspp-acc-filter-sae-060

フィルタ処理に疎いので何とも言えないが、SAE以外のフィルタでも、C/sの設定により単精度版では
何も表示されなくなる場合があった。明らかに倍精度計算が良さそうに見える。

このモジュールも公開しようと思ったが、binoutファイルからのグラフ表示が動作しない不具合を見つけて
しまったので、今回は見送りとした。





lsprepost 4.2 正式版

2015 年 5 月 28 日 木曜日

5/25付で、lsprepost4.2が正式版となり、4.3がベータ版として公開された。
( 4.2正式版は、弊社HP ダウンロードサイトにアップ済み)
今後、V4.2は単純なバグフィックスのみ修正され、新機能は、4.3のみに追加されていくことに
なるはずだ。

早速4.2正式版と、4.3ベータ版を動かして機能相違を調べてみた。

V4.2バージョン表示 - ベータの表記が消えた

lspp42_window

V4.3 - Beta となっている

lspp43_window

機能相違1- Applicationメニュー 赤が追加された項目

app_lspp43-1

機能相違2 -iCFD結果を表示すると、ExtFlow設定メニューが表示されるようになった。

app_lspp43-2



ICFDモデル表示 - 以前はモデルに意味不明の陰影がついてしまう不具合があった

lspp-icfd-old

V4.2正式版&V4.3では修正されている

lspp-icfd-new

Fast Rendererモードに設定しても、iCFDの結果を読み込ませるとNormalにリセットされる症状は
以前と同様で、改善されていなかった。



Windows 8.1 タブレットでLsPrePostを試す

2015 年 5 月 26 日 火曜日

最近出張にノートパソコンを連れて行くのが億劫になってきた。重すぎるためだ。
出先でサクッとプレゼンできるタブレットを探した結果、

Lenovo タブレット YOGA Tablet 2 with Windows
(Windows 8.1 32bit/OffieHome & Business 2013、
/8.0型ワイド/Atom Z3745)

というタブレットPCを購入した。アマゾンで32,400円也。

セットアップを終えて起動してみると、
yg-IMG_5834

製品構成は、タブレットのみ。キーボード、マウス、タッチペン一切なし。実にシンプルだ。

上下逆にして壁掛けもOK
yg-IMG_5841

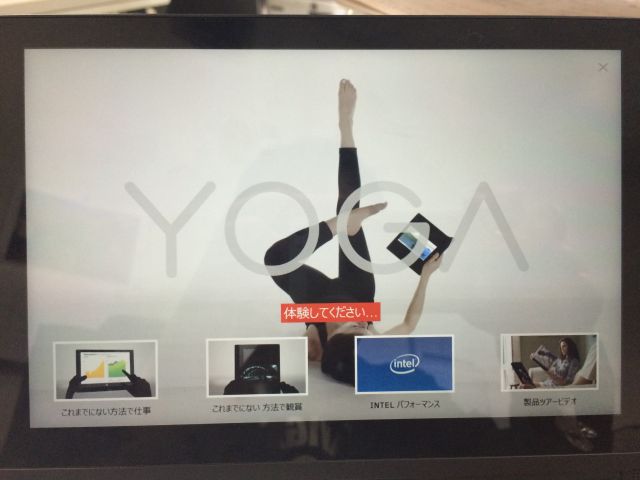

プレインストールされていたデモムービーを見ると、ヨガをしながら使えるらしい。
yg-IMG_5844

40型4Kモニタと大きさを比べてみる。 8型なので、40型の中に5*5個収まる大きさだ。
yg-IMG_5846
PowerPointでプレゼンするのは、これだけで十分だろう。

しかし、このタブレットはWindows8.1  32bitのソフトはほぼ動くらしい。タスクマネージャを表示。
yg-IMG_5842

メモリ2GB,CPU Intel Atom Z3745 1.33GHz, グラフィックスは、Intel HDが搭載されている。
この性能をPowerPointだけに使うのは勿体ないように思えてきた。LSPREPOSTや、ANSOL IGLASS
なら32bit版が使えるので、試してみる必要がある。早速MicroSD経由でインストールしてみた。

キーボードがないため、インストールはかなりつらい。気の短い人なら、途中で叩き壊したくなるだろう。
これから試そうという方は、別売のキーボードを買うか、最初からキーボード付モデルで試した方が良い。



LSPREPOST Neonモデル(30万節点、50万要素)の解析結果を表示してみた。

yg-IMG_5835

画面を縦にするとこうなる。

yg-IMG_5839

アニメーションもそれなりに動く。

ただし、8型画面サイズのGUIをタッチのみで操作するのは至難の業だ。短気な人は使わない方が良い。

次に、ANSOL ビューワー IGLASSをインストール。テストモデルを読み込んで表示してみた。

yg-IMG_5847

拡大鏡を使ってやっとここまで到達できた。サポートされているOpenGLバージョンが影響しているのか
視点変更の動きは相当鈍い。

結論:タッチのみはつらい。毎日何時間も練習すれば、ヨガをしながらサクサクッと操作できるようになるだろう。
でも、そんな時間はない。 迷わずオプションのキーボードとタッチペンを注文をした。
また、8型サイズのフルハイビジョンでは、アイコンが小さくて見えないので、本当の拡大鏡も準備するべきだ。
10型サイズ、キーボード付の方が良いような気がしてきた。





LSDYNA R8.0 リリース

2015 年 5 月 16 日 土曜日

しばらく前から、R8.0はLSTCのサイトにアップされていたが、時々モジュールが
更新される。 なので、しばらく様子を見ていた。3月末にWindowsフルインストール
版と正式マニュアルがアップされて以降は更新がなくなったので安定したと思われる。

最新モジュールを集めて弊社HPダウンロードサイトにアップロードしました。

LSDYNA本体&リリースノート R8.0.0
   -  lsdyna_R800_winx64-install.exe がフルインストール版
   - MPP版 avx2 と sse2 の違いはこちらを参照
